引言

各位工程师朋友，在设计800V平台OBC/DCDC的DC-Link电路时，是否曾为电容的选型而纠结？普通高压电解电容体积大、寿命短，而薄膜电容成本又居高不下。今天，我们将深入剖析一款在性能与成本间取得绝佳平衡的方案——永铭CW3H系列液态牛角电容。

800V平台 - 液态牛角电容解决方案

-800V平台对DC-Link电容的核心需求-

高耐压：必须承受高达450V-500V的直流母线电压及可能出现的浪涌冲击。

高耐纹波电流：高频开关环境下，需承受极大的纹波电流而不至于过热。

小体积：模块空间有限，要求电容具有极高的体积容量比。

长寿命：需满足车规级温度寿命要求，保证与整车同寿命。

- 永铭解决方案与工艺优势 -

永铭CW3H系列通过以下技术创新，精准应对上述需求：

工艺创新：采用特殊铆接与卷绕工艺，优化内部结构，在同体积下实现更高容量，或在同规格下体积减小约20%。

材料创新：使用新型低损耗电解液，有效降低ESR，从而提升耐纹波电流能力（达1.3倍额定值），从根源上控制温升，延缓老化。

设计创新：充足的电压裕量设计及严格的品质管控，确保其在105°C高温下仍能稳定工作3000小时以上，可靠性大幅提升。

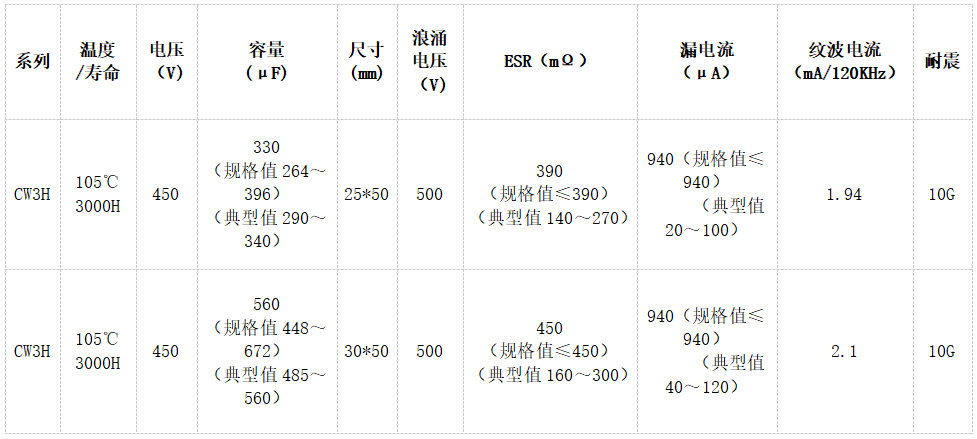

规格：

- 数据验证 -

实验室数据表明，CW3H系列在多项关键测试中表现优异：

温升测试：在1.3倍额定纹波电流下，核心温升平稳，无性能劣化。

寿命测试：105°C环境下持续工作，寿命超过3000小时。

体积对比：相较于同规格传统产品，体积显著缩减。

- 推荐型号 -

CW3H 450V 330μF 25*50；105℃ 3000H；10G

CW3H 450V 560μF 30*50；105℃ 3000H；10G

结语

对于800V平台OBC/DCDC的DC-Link应用，若您在寻找一款兼具小体积、高耐流、长寿命且成本优化的高压电解电容，永铭CW3H系列无疑是一个经过验证的可靠选择。
